足の制作、ゆるキャラに短足はマスト。
今回は足を組み立てます。
足には可変ギミックがあり、長さが変わります。
可動部が多いので調整しながら組み立てます。
プリントしたパーツです。色を分けるためにパーツを分割したので数が多いですね。
部位ごとに組み立てます。
では足首から組んでいきます。
可動部を組み立てます。軸は3mmのプラ棒です。
かかとを接着します。

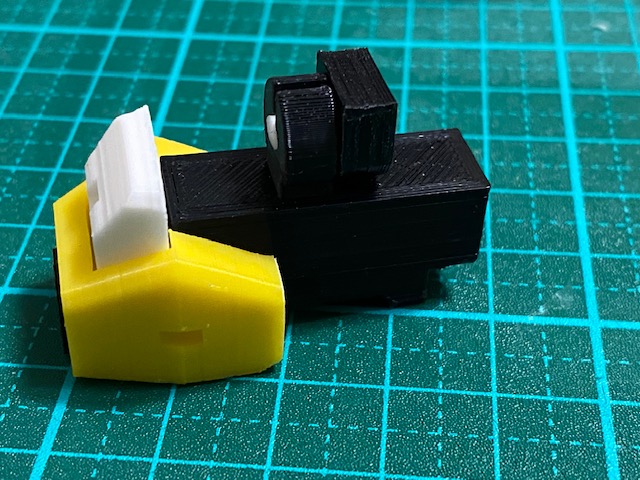

つま先を接着します。

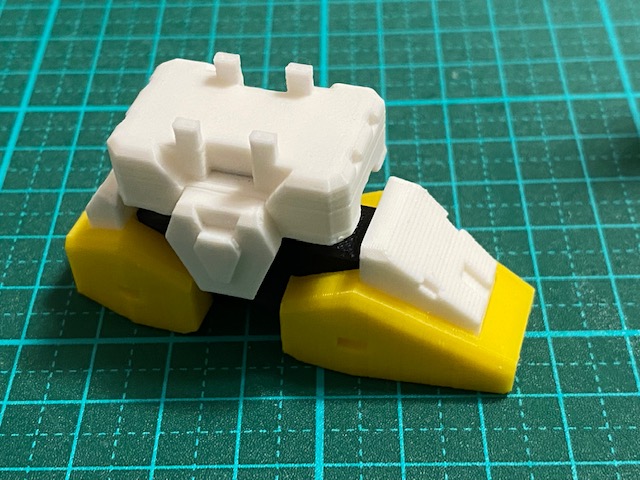

足首の上にパーツを接続します。
足首は左右に可動できます。

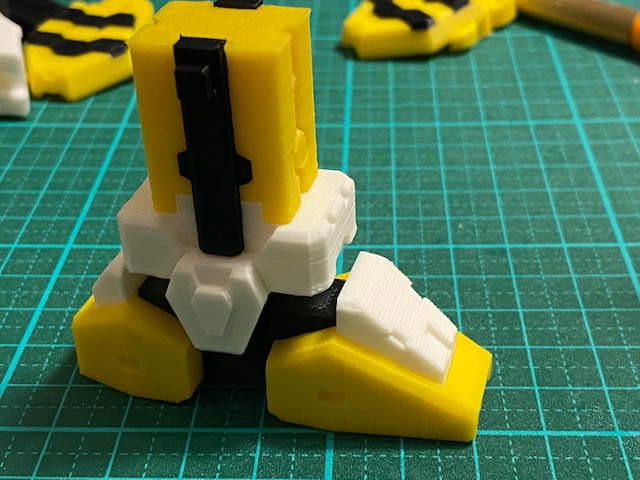

さらに上にパーツを接着します。
この部位は変形するとき上下にスライドします。
ガイドレールになるパーツを貼り付けます。

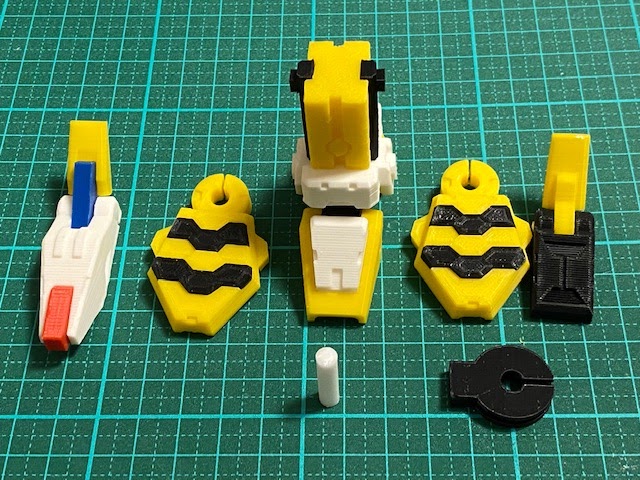

組み上げたこれらのパーツを合体させます。
足首のパーツを前後左右で囲うように組みます。
ひざの軸は5mmのプラ棒です。
設計ミスでユルユルだったので瞬間接着剤とプライマーで固めて削って調整しました。
最後にもものパーツと接続します。
片足の完成です。
足首の可動で設置が安定します。
もう片方の足も組み立てます。
変形で足が伸びるとこうなります。
とういうことで足は完成です。
うまくいったと思います。
前作の失敗から、ひざの関節がゆるくなっても後から直せるようにしました。
次回は上半身を組み立てます。
今回はここまでです。
